Automatische Gewindeprüfung
mit Bewertung der Fehlstellen
Sidonia Systems hat für einen führenden deutschen Hersteller von Getriebeblöcken ein automatisches Prüfsystem entwickelt, das Gewindebohrungen in Druckguss-Getriebeblöcken optisch überprüft - und eventuell vorhandene Fehlstellen in ihrer Schädlichkeit beurteilt.
Wenn eine Gewindebohrung in einem Getriebeblock beschädigt ist, kann es teuer werden. Deshalb
ist die Ausschleusung von nicht akzeptablen Gewindebeschädigungen ein wichtiges Ziel vor der
Auslieferung der Gewindeblöcke an den Kunden. Allerdings liegt es in der Natur des
Gießprozesses, dass kaum eine Bohrung in Druckgussmetall frei von "Lunkern" ist - so werden
Fehlstellen im Guss bezeichnet.
Nicht alle Lunker sind jedoch wirklich schädlich, auf die Porenklasse kommt es an. Hier wird
geregelt, ob ein Lunker akzeptabel ist oder ob er zum Ausschuss führt. Je kleiner die Porenklasse,
desto weniger Beschädigungen sind erlaubt.
Es gilt also, nicht nur Lunker im Gewinde zu detektieren, sondern sie auch anhand der jeweiligen
Porenklasse zu beurteilen.
Bildgewinnung

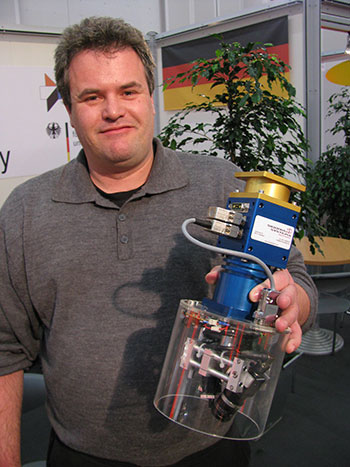

Für eine schnelle Abbildung des oberen Gewindebereichs wurde eine drehbar gelagerte Kamera
entwickelt, die sich über der Bohrung um 360° dreht und dabei 8 Aufnahmen des Gewindes macht.
Die 8 Aufnahmen sind überlappend und stellen den oberen Gewindebereich vollständig dar.
Der Kamerasensor wird mit einem XYZ-Roboterportal an die verschiedenen Gewindelöcher herangeführt, alle Bohrloch-Positionen sind im System hinterlegt.
Auswertung
Die einzelnen Aufnahmen werden mit speziell entwickelten Bildverarbeitungsalgorithmen analysiert und es wird Auftreten, Position und Größe von Lunkern ermittelt.

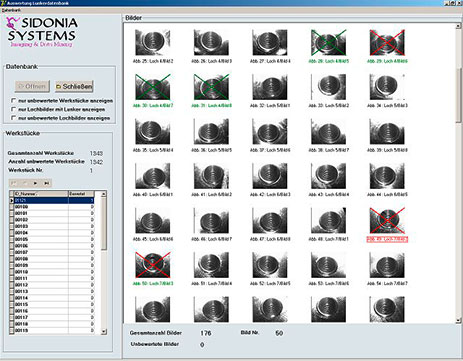

Anhand der Lunkerdaten wird anschließend ermittelt, ob der Lunker akzeptabel oder schädlich ist. Die Ergebnisse werden in einer Datenbank gespeichert und können dem Werkstück eindeutig zugeordnet werden.
Hardware und Software
Kamera und LED-Beleuchtung wurden von STEMMER IMAGING geliefert, der Bildeinzug
geschieht mit dem CVB-Imagemanager.
Für die Speicherung und Archivierung der Bilddaten wird das Datenbanksystem ODYSSEUS von
Sidonia Systems verwendet.
